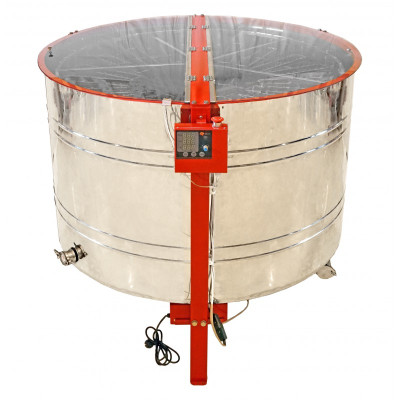

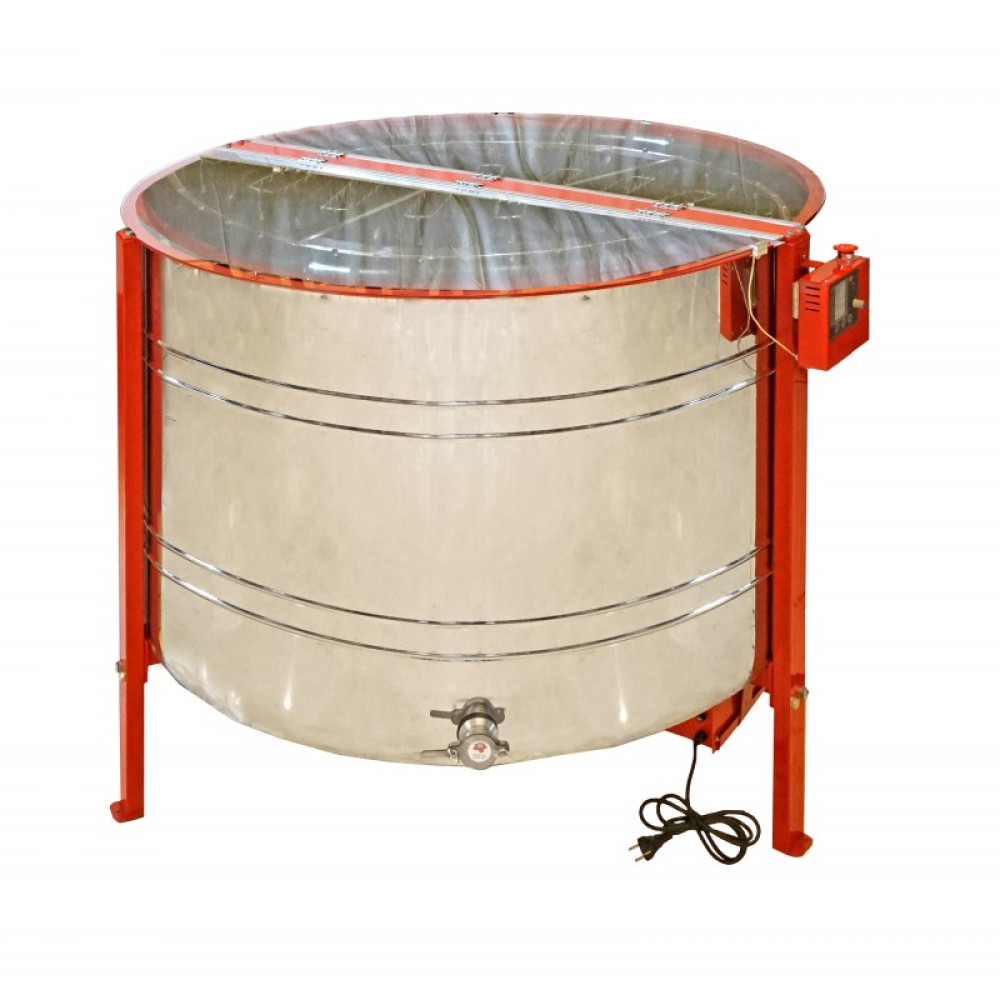

Медогонка 20-ти рамочная автоматическая (ременной привод) под рамку «Дадан»

Описание товара "Медогонка 20-ти рамочная автоматическая (ременной привод) под рамку «Дадан»"

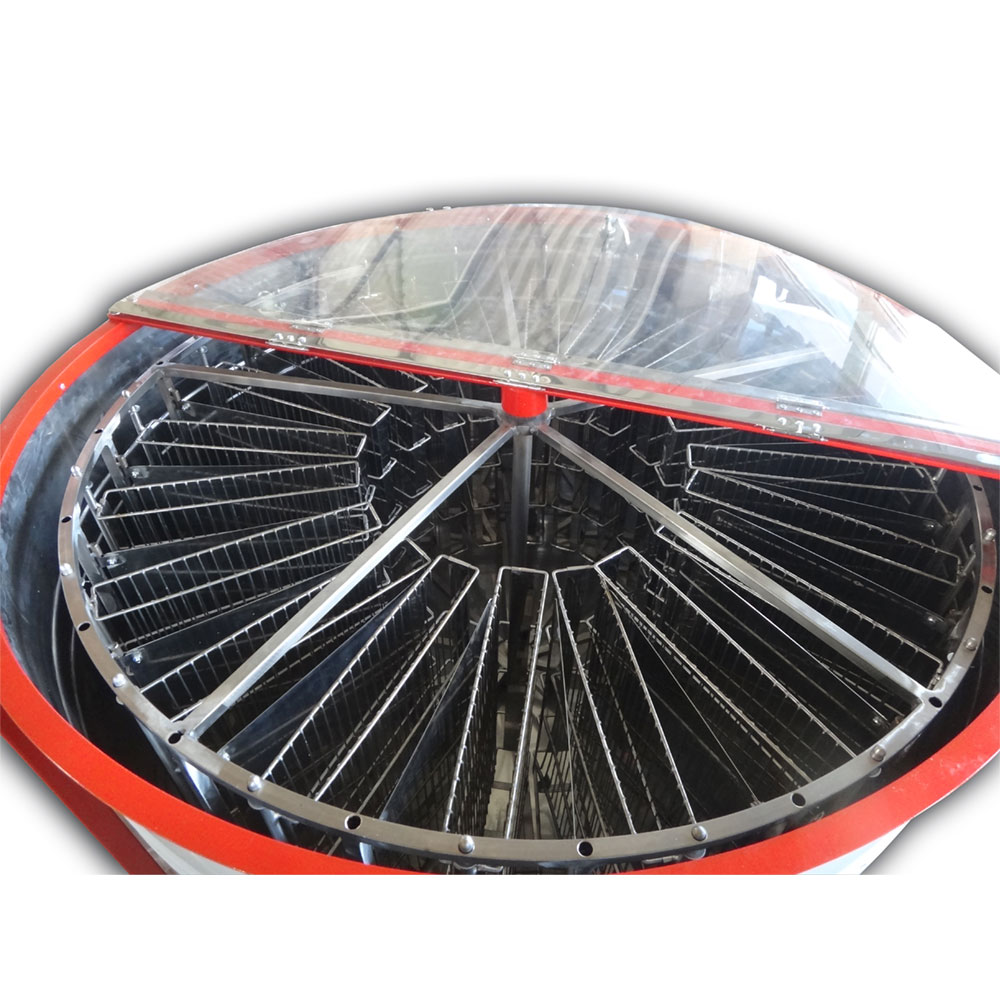

Особенностью данной медогонки является конструкция ротора. Он имеет разделительные пластины. Кассеты при вращении ротора на виде сверху прилегают не к ободьям ротора, а к разделительным пластинам, которые в свою очередь опираются на кассеты. Таким образом в том-же диаметре бака помещается большее число кассет. Небольшой «недоворот» кассет способствует лучшей выкачке меда, так как соты тоже расположены под небольшим углом к горизонту. Медогонка состоит из бака с крышками, подставки, электропривода, ротора с кассетами, трансформатора-выпрямителя, блока управления и сливного крана.

Бак медогонки изготовлен из листовой стали толщиной 0,8 мм. Клетка ротора – из профильной трубы 15х15 мм. Материал деталей, соприкасающихся с медом – антикоррозионная сталь, допускаемая для контакта с продуктами питания.
Электропривод представляет собой мотор-редуктор, насаженный на вал медогонки снизу.

Привод медогонки состоит из электродвигателя и 2-х ступенчатой ременной передачи, закрытой кожухом. Питание электродвигателя – 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.

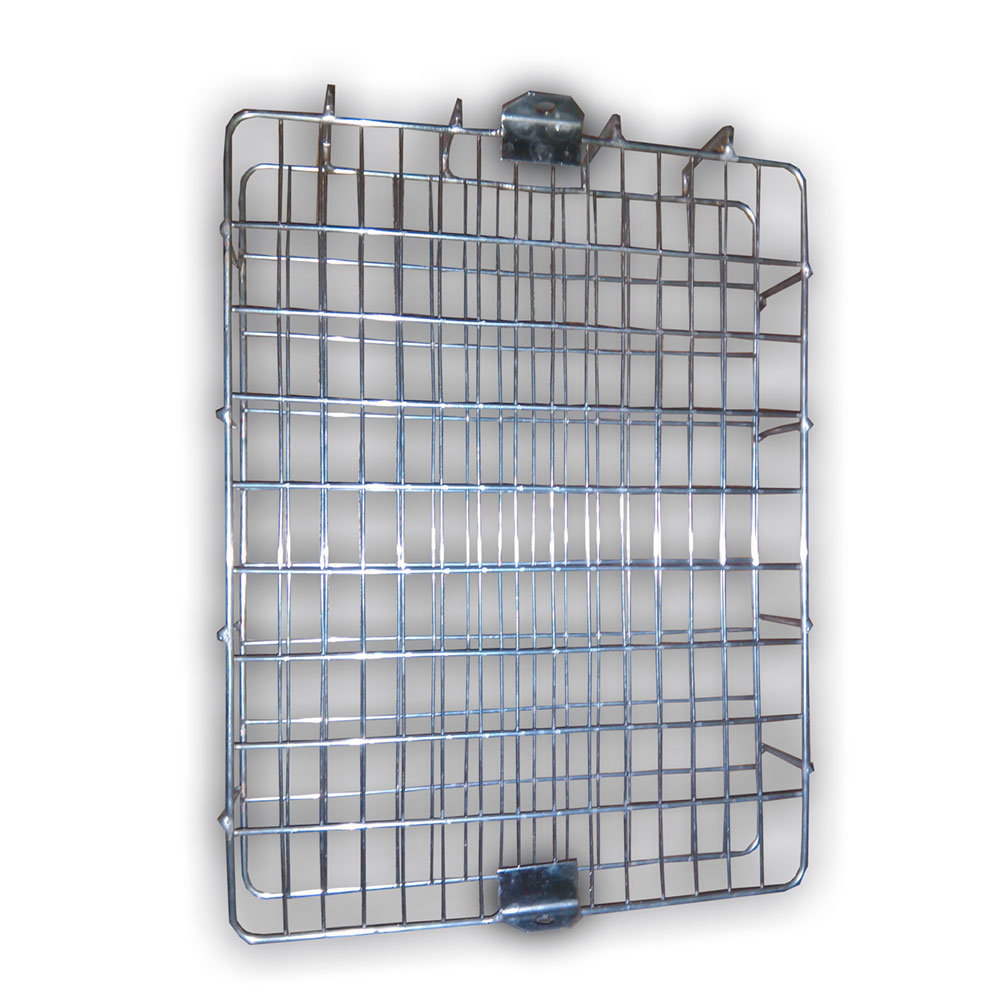

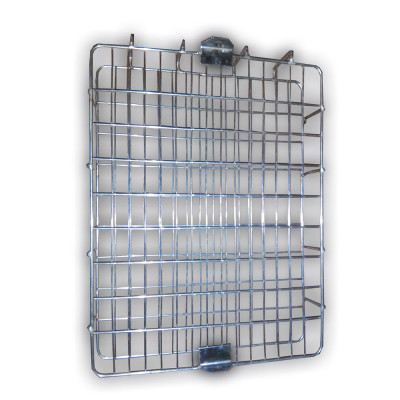

Мощность электродвигателя – 300Вт. Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления вращения ротора. Режим работы медогонки устанавливается соответствующими кнопками на блоке управления. Медогонка может работать в ручном режиме или в автоматическом.

Работа медогонки в ручном режиме (РО)
Скорость, направление и времявращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» производится выдержка 22 сек. После останова, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом – например, включение реверса или вход в меню программирования.

Указание: при работе медогонки надо соблюдать все правила проведения работ по откачке меда, а именно: часть меда с одной стороны сот надо откачивать на медленных оборотах, остальную часть – на быстрых. Направление вращения ротора – вперед нижней планкой рамки.

По мере накопления мед сливают через кран в тару.

Характеристика ручного режима
Диапазон оборотов/мин. 50….160
Время работы, мин. 0…5
Направление вращения Вперед/Назад

Основные технические данные:
Ток питания электродвигателя, В постоянный, 24

Мощность электродвигателя, Вт 300

Количество программ управления 6+ручной режим

Производительность, рамок/час (по программе Р5,

при времени на загрузку-выгрузку ~ 1мин) 210

Масса не более, кг 130

Объем меда, накапливаемый в медогонке между его

обязательными сливами (уровень нижних спиц ротора), л 120

Угол поворота кассет (а) 53о2’

Расстояние от оси вращения медогонки до центра (R), мм 421
Габаритные размеры, мм:
Диаметр бака 1200
Высота бака 750
Высота медогонки с подставкой 1110
Ширина 1400
